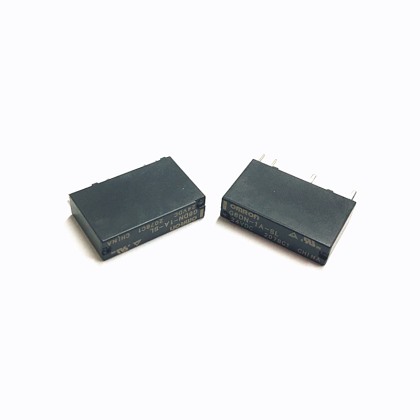

G6DN系列

所属类别：功率继电器

产品规格：

G6DN系列

所属类别：功率继电器

产品规格：

详细内容

G6DN PCB功率继电器
适用于5A开关的SPST薄型功率继电器
纤薄，5mm宽且尺寸小巧(20 × 5.08 × 12.5mm)
大开关容量：5A（250VAC和30VDC）；交叉式接点，可靠性高。
实现了低功耗110mW。
符合应用标准EN61010-1和EN61010-2-201，加强绝缘（CTI 600V以上且额定绝缘电压为300V）。
备有电气寿命达10万次的长寿命型(-L型)。

订购信息

分类	接点结构	防护构造	端子形状	型号	最小包装单位
标准型	SPST-NO (1a)	塑料密封型	印刷基板用端子	G6DN-1A	25件/根
高耐久型				G6DN-1A-L	25件/根
通用型				G6DN-1A-SL	100件/托盘

注.: 订购时，请在型号后添加额定线圈电压。
示例： G6DN-1A DC5 ... 额定线圈电压; 但是，产品外壳和包装上的线圈电压注释将标记为□□ VDC。
示例：G6DN-1A 5VDC

线圈

分类	额定电压	额定电流 (mA)	线圈电阻 (Ω)	动作电压(V)	复位电压(V)	最大电压(V)	功耗 (mW)
分类	额定电压	额定电流 (mA)	线圈电阻 (Ω)	% of rated voltage			功耗 (mW)
标准型	DC4.5 V	24.4	184	70% 以下*	5% 以上	160%	约 110
	DC5 V	22.0	227
	DC12 V	9.2	1,309
	DC24 V	4.6	5,236
高耐久型	DC5 V	36.0	139				约 180
	DC12 V	15.0	800
	DC24 V	7.5	3,200
通用型	DC5 V	22.0	227				约 110
	DC12 V	9.2	1,309
	DC24 V	4.6	5,236

注.: 额定电流和电阻是在线圈温度为23℃时的测定值，公差为±10%。; 继电器位于侧面且标记位于右边时动作电压小于72%。

外形尺寸

单位：

(mm)

塑料密封型

G6DN-1A(-L)

注：

平均值

PCB安装孔
(底视图)

端子排列/内部连接
(底视图)

注: * 线圈无极性

G6DN-1A-SL

注：

平均值

PCB安装孔
(底视图)

端子排列/内部连接
(底视图)

注: * 线圈无极性
